L’idée me trottait dans la tête depuis un moment. Fabriquer une station QO-100 portable, et après une réunion de Bureau de l’ARSM 77 en visio, pendant laquelle ce mode de communication a été évoqué , j’ai repris contact avec notre Ami F5GVA Claude, afin d’échanger au sujet de la construction de sa station et de celle de F6KOP.
Claude m’a très gentiment et instantanément envoyé la liste du matériel nécessaire permettant la réalisation d’une station QO-100, ainsi que ses conseils avisés et son retour d’expérience. Il a pris le temps de répondre à mes nombreuses questions par mails tout au long de ma construction.
J’ai donc passé la commande auprès de notre nouveau sponsor PASSION RADIO.FR. J’ai également commandé en parallèle une antenne SAT de camping d’un diamètre 35 cm, doublée par une parabole de diamètre 60 centimètre, ainsi que différentes autres pièces nécessaires sur des sites marchand.

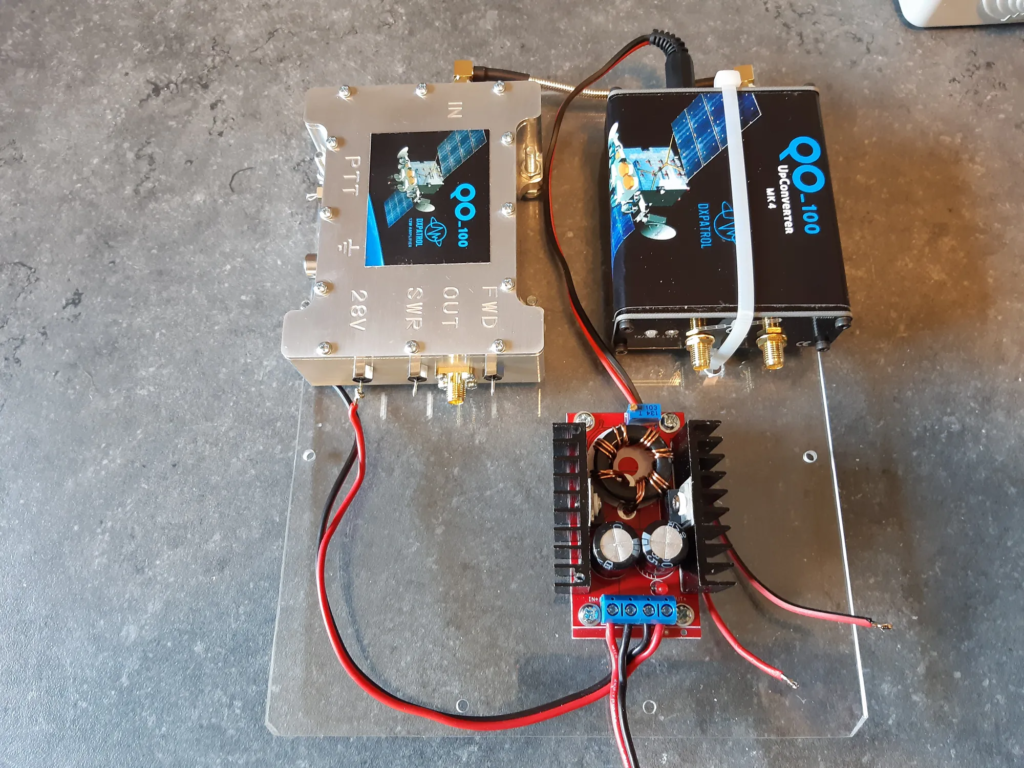

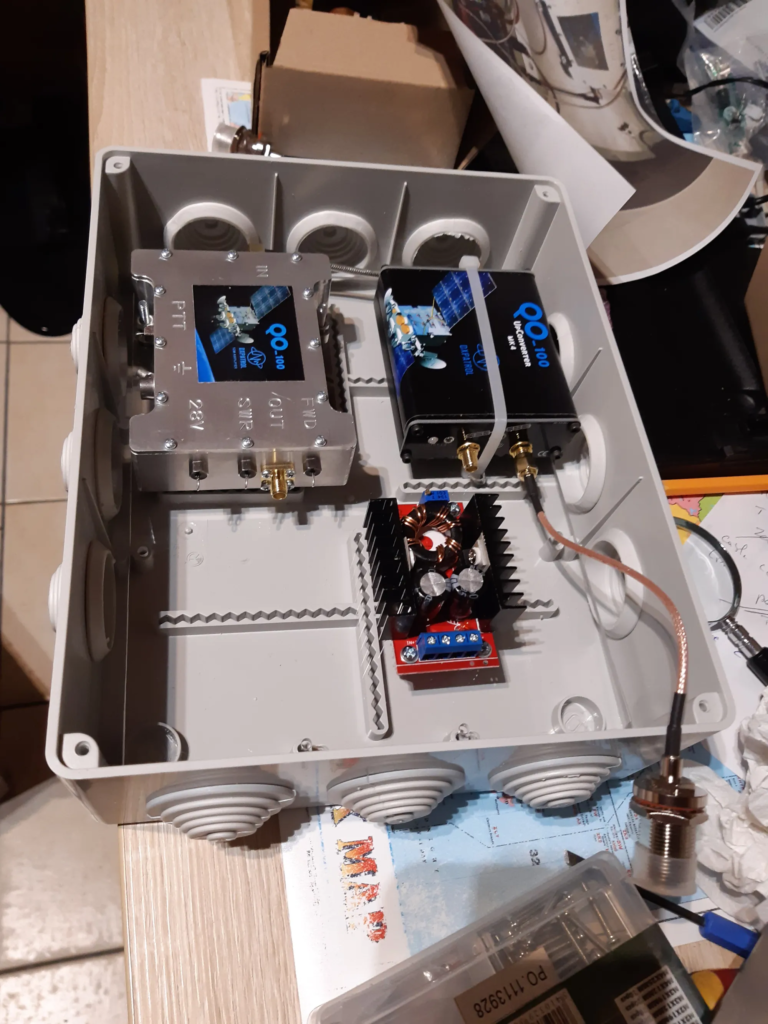

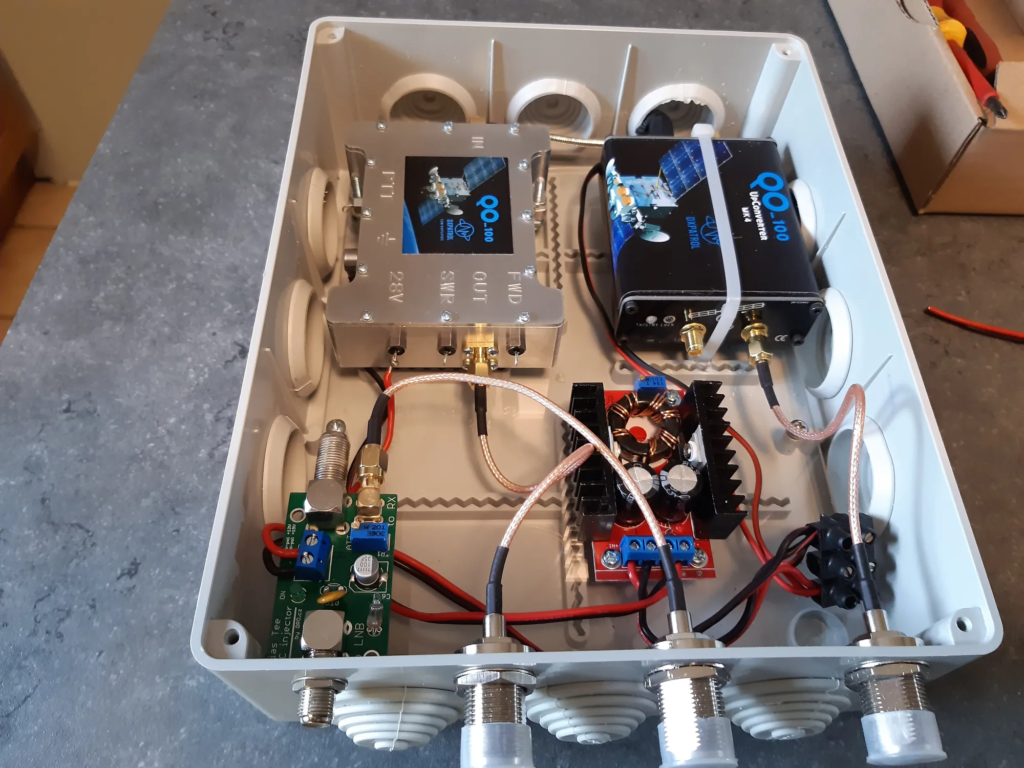

Une fois le matériel réceptionné en quelques jours , j’ai pu le weekend suivant procéder à la mise en place des différents éléments dans une boite type « PLEXO » permettant l’émission et la réception des Signaux QO-100 et sur le deuxième weekend procéder aux différents tests.
Ci dessous des photos de montage et d’essais réalisés avec :

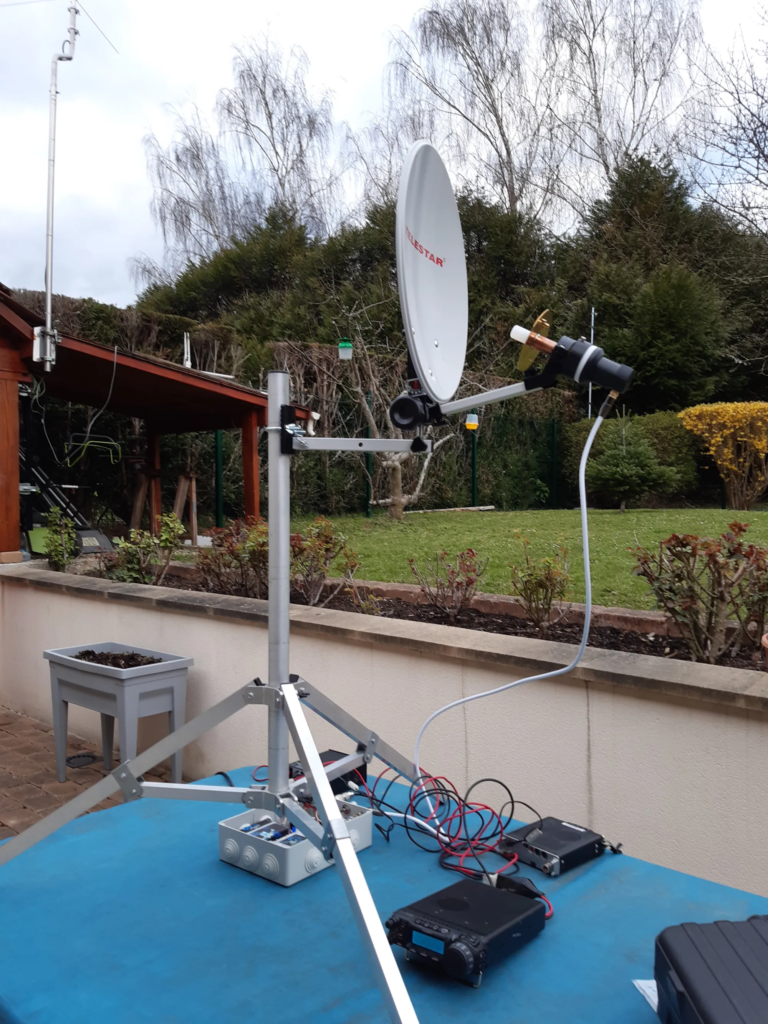

- Une parabole de 35 cm et une Antenne POTY = la réception est bonne, par contre le diamètre de la parabole ne permet pas à l’antenne POTY d’être pleinement optimum en émission

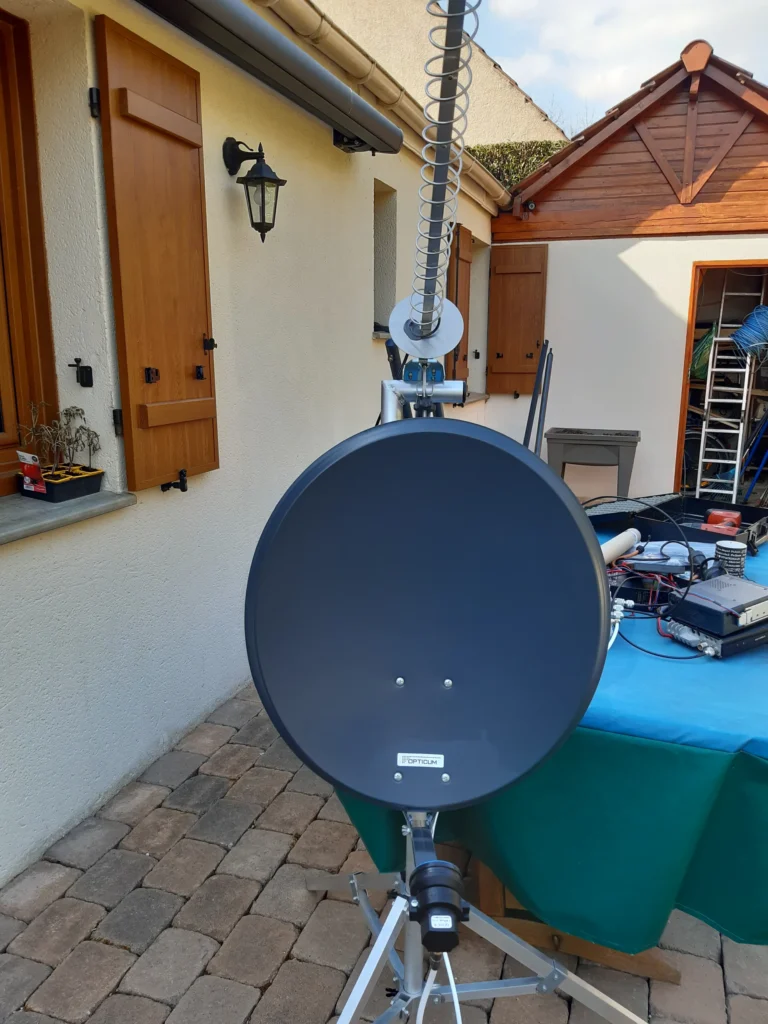

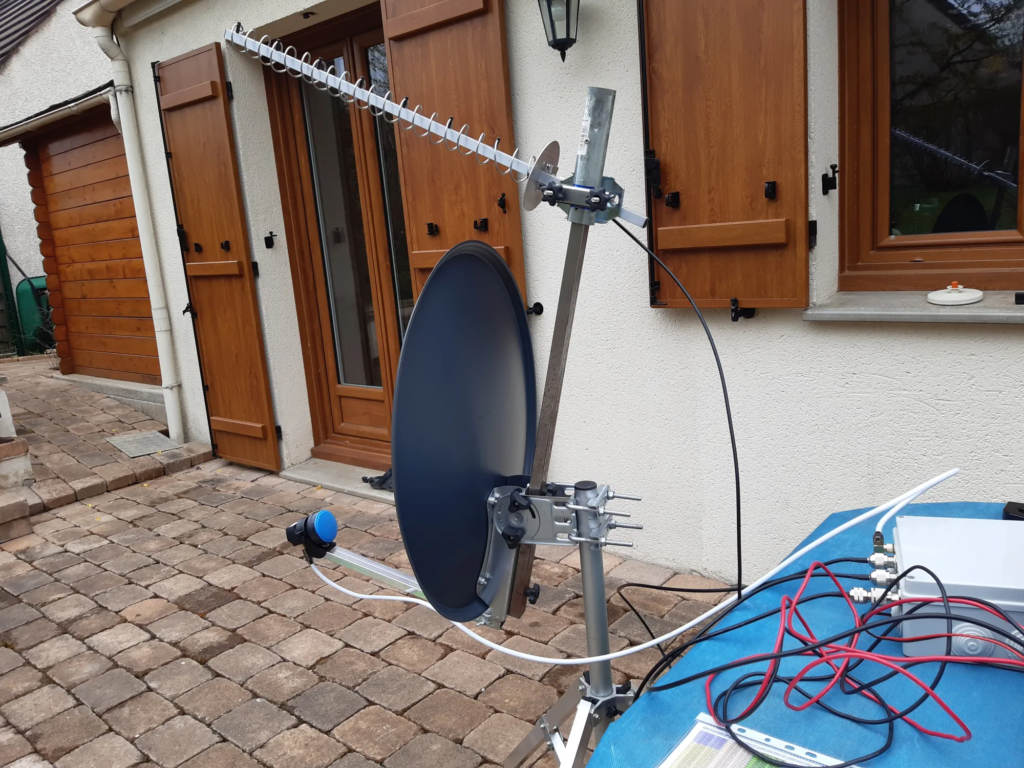

- Une parabole de 60 cm et une antenne Helix 13 = la réception est excellente et la transmission idem
- les trois TRX utilisés ont étés un FT 857 pour la réception en 432 Mhz, un FT 817 pour l’émission en 144 et l’excitation du UP CONVERTER pour l’émission en 2,4 GHz , et avec avec un FT 290 RII en remplacement du FT 817 pour tester la différence de modulation.
Voici les dernières modifications apportées à ma construction QO-100.

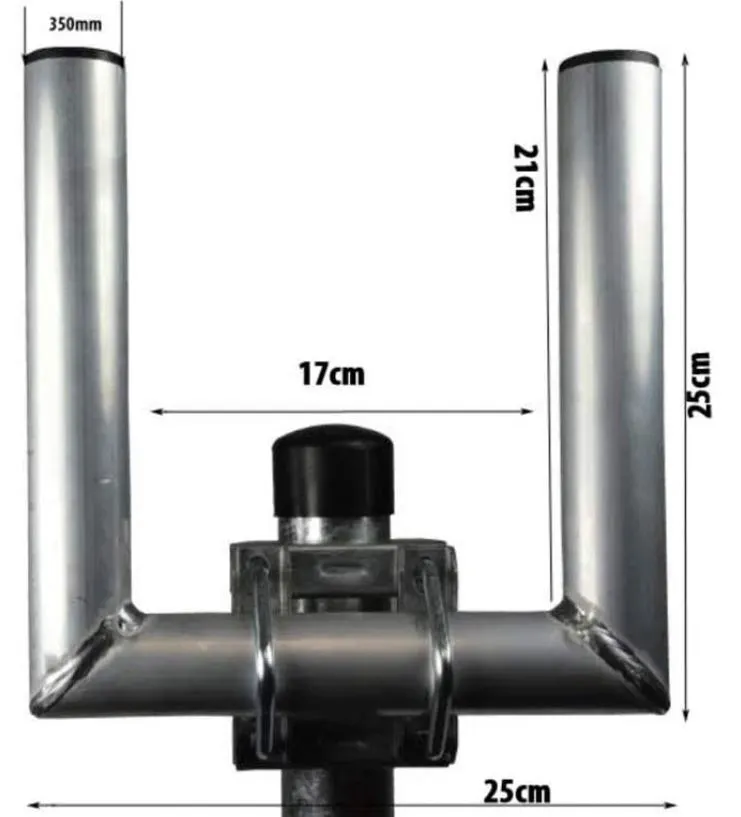

Rajout d un U en alu de 25cm Ø 35mm prévu pour la pose de 2 antennes , en lieu et place d’un bout de tube à l’arrière de la parabole pour supporter l’antenne Helix 13 , ( en photo ci dessous )
L’ancien support de l’antenne Helix 13, n’offrait pas la possibilité de pouvoir ajuster l’antenne dans les différents axes, et il était difficile de centrer sur la position du satellite QO-100.
Le rajout du support en U ( commandé sur un célèbre site de VPC ) corrige donc ce problème, bien sur j’ai recoupé les 2 bras de déport du U , car ils sont trop longs , maintenant le montage permet de travailler dans les axes nécessaires au pointage de l’antenne Helix 13 vers le satellite .

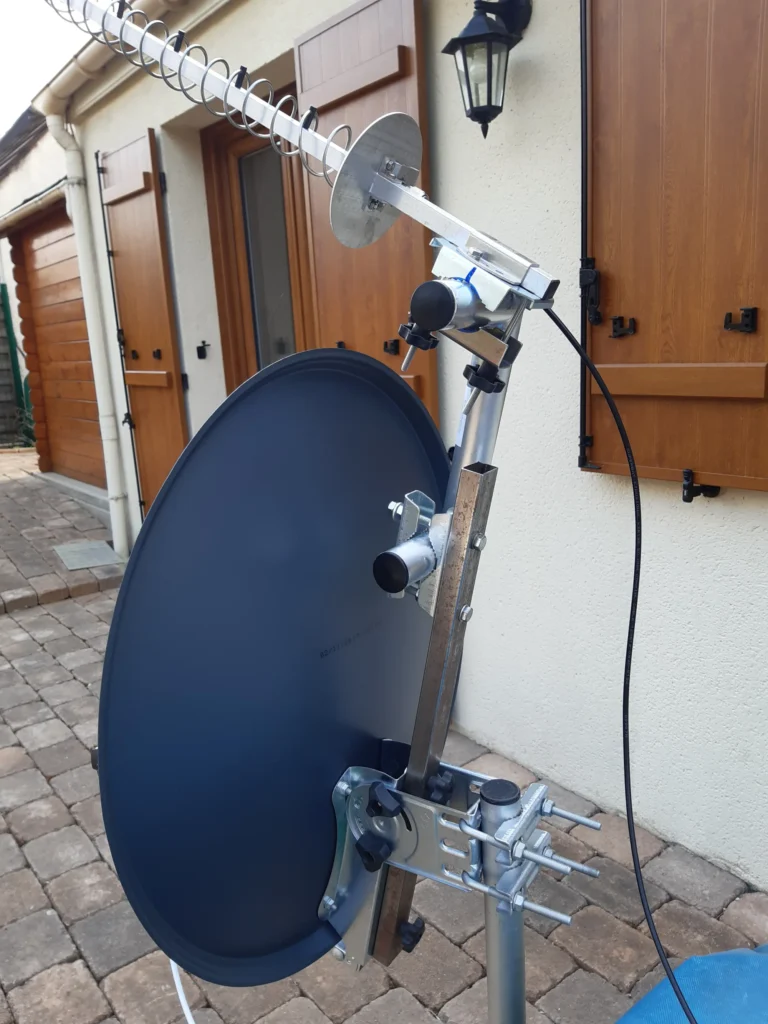

Ci-dessous les détails en photos du nouveau montage, j’ai rendu les différents éléments entièrement démontables pour pouvoir effectuer des opérations en portable.
Si vous avez des questions vous pouvez me contacter via mail : f4hhy@orange.fr
Meilleurs 73′ F4HHY
