A chaque fois que vous changez de TRX et que vous voulez faire des modes numériques, vous êtes obligés d’ouvrir le boitier SignaLinK et de changer le câblage à l’intérieur de celui-ci. Facile à la maison, plus compliqué en sortie/p.. ou intervention.
Mon idée étant de se faciliter la vie, j’ai donc imaginé sans prétention aucune de créer un boitier multi sorties qui serait directement relié via un câble RJ45 à la SignaLink.

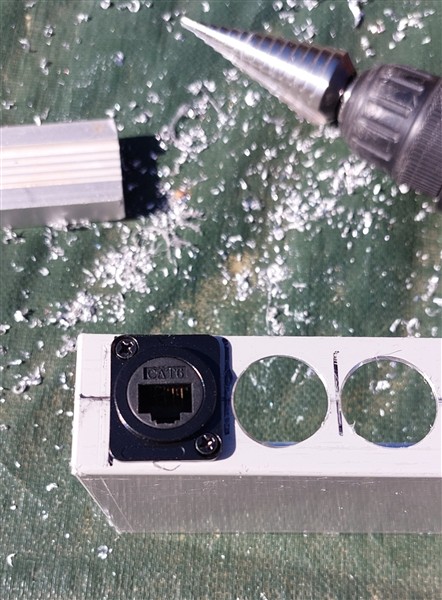

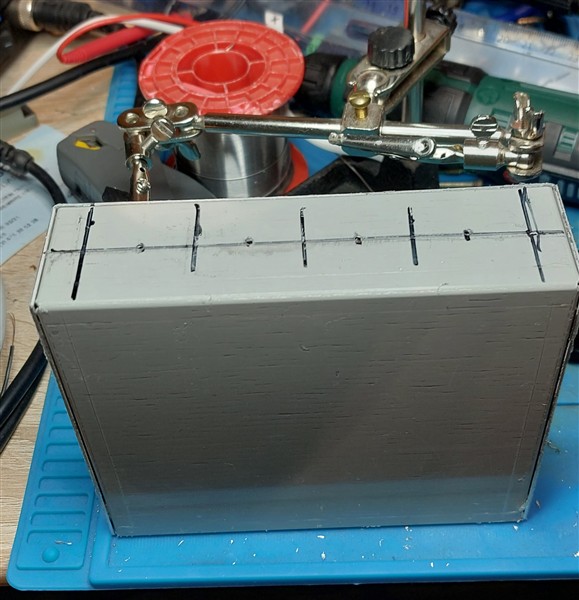

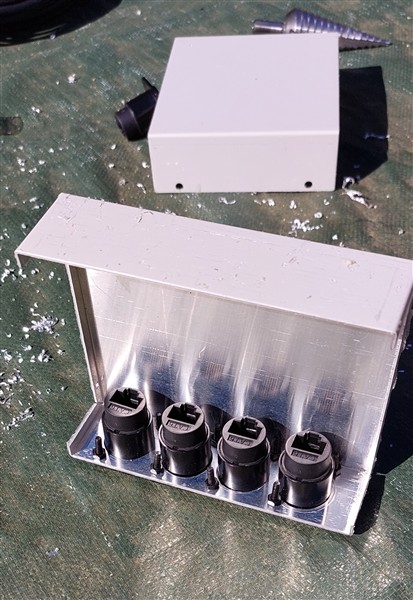

Pour cela j’ai donc un boitier en Alu (facile à moins de 1€ au salon de Clermont de l’OISE ). J’ai acheté des Dip 16 afin de reconstituer à l’intérieur du dit boitier le brochage du Dip 16 de la SignaLinK. Dans la SignaLink j’ai créé des Strap entre toutes les broches. J’ai commandé des prises Rj45 à câbler et des prises RJ45 passage de boitiers ( les prises noire sur les photos ) une plaque d’essais et du câble CAT 16 , etc…

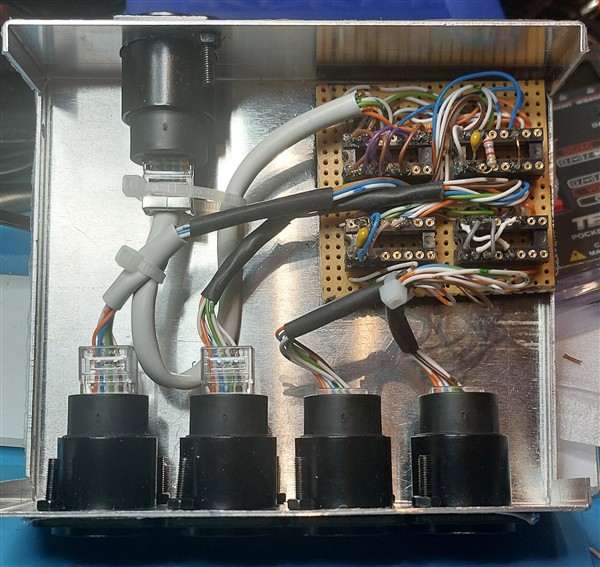

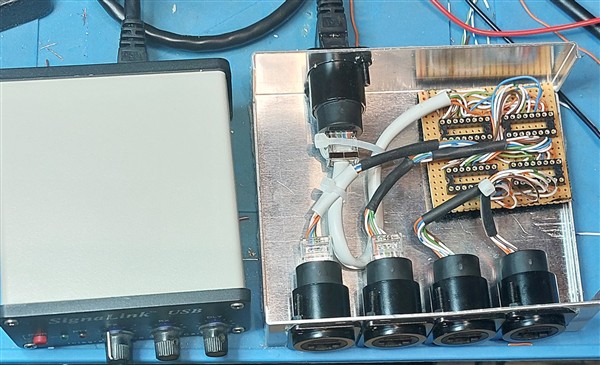

Évidement comme pour chaque projet, le plan et les ajustements se réalisent à l’avancement, ce n’est qu’une maquette, que dis-je un Proto, les câblages internes du boitier sont réalisés en fonction des TRX que vous avez et le schéma de câblage est issu du site Tigertronics. Par contre l’intégralité des câblages est fait sur des Dip 16 qui viennent s’embrocher sur les Dip 16 soudés sur la plaque d’essais.

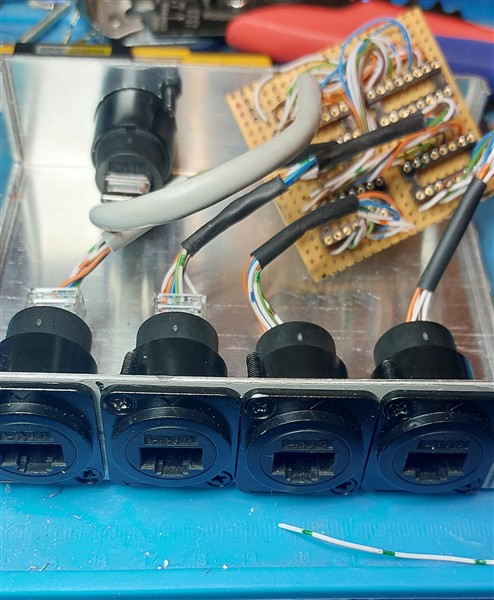

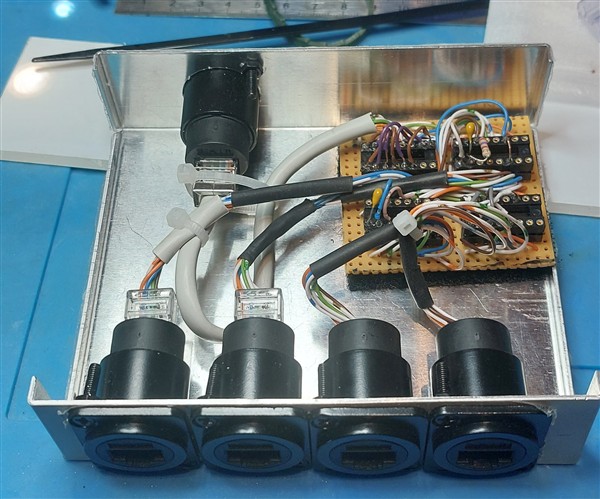

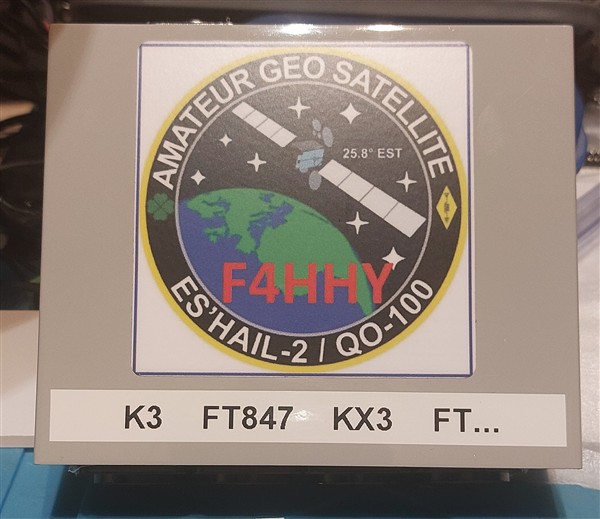

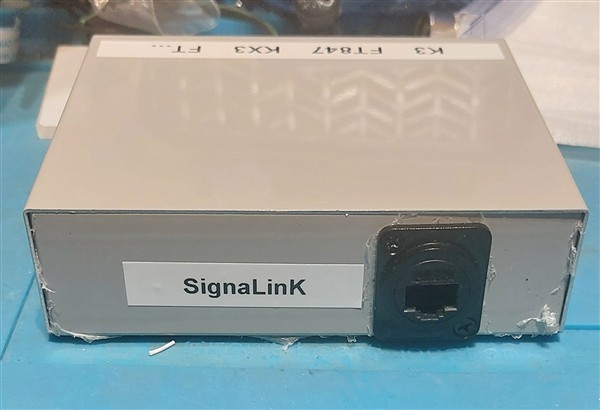

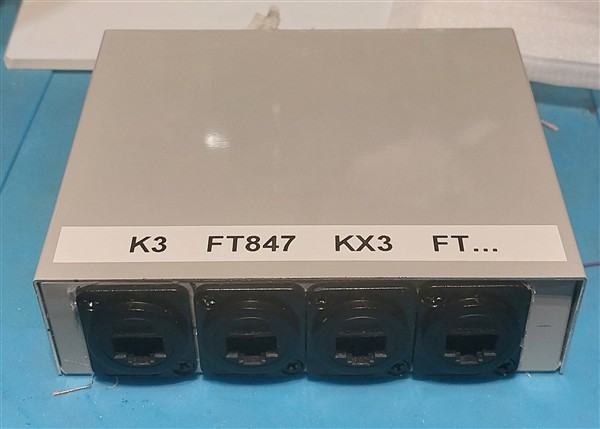

Quelques Photos de la réalisation , ça fonctionne, et encore une fois c’est sans prétentions et si cela permet d’aider , il n’y a pas de droits d auteurs, et je suis à disposition si vous avez des questions
73′ de Steff F4HHY
